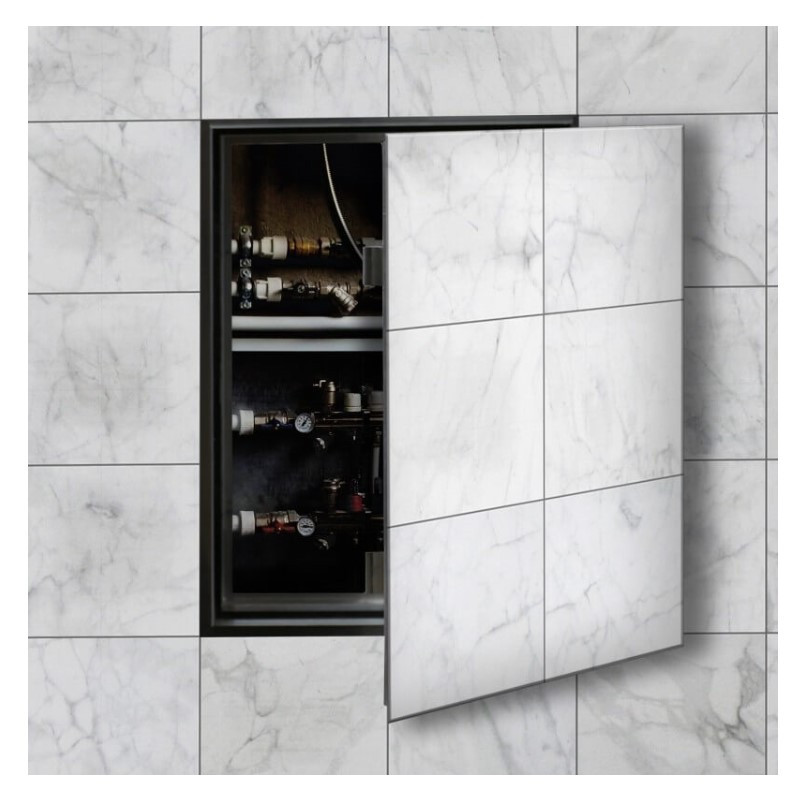

Нажимні ревізійні люки використовують для доступу до систем комунікацій (лічильників води , сифонів, фільтрів, кранів, бойлерів, насосів і.т.д). Нажимні ревізійні люки призначенні для облицювання керамічними матеріалами різних типів: керамічна плитка, граніт, декоративна гіпсова ліпнина.
Конструктивно ревізійний люк складається з наступних елементів:
- рама ( металева профільна труба 40х20 мм).
- дверцята люка (металева профільна труба 15х15 мм).
- спеціальні шарнірні петлі.
- гіпсоволокниста плита.
- роликові натискні замки.
Дверцята ревізійного люка менша від рами люка:
- на 22мм з права та зліва
- на 28 мм з верху та знизу
Дверцята люка відкривається направо і наліво. Для зміни напрямку відкривання достатня обернути ревізійний люк на 1800
При натисканні на дверцята люка спрацьовують спеціальні замки і вона відкривається. При повторному натисканні на двері - люк закривається.
Зовнішня рама люка монтується в технологічний отвір за допомогою дюбелів.
Монтажна глибина ревізійного люка 60-70 мм. Ревізійні люки горизонтальні розміром більше 600 мм виготовляються з двох дверок.
Стандартні розміра ревізійних люків:
Розміри по рамі, ШхВ мм
Розміри дверцят, мм
Максимальні навантаження на дверку, кг
200х200
156х144
4
200х300
156х244
9
200х400
156х344
11
200х500
156х444
12
300х200
256х144
9
300х300
256х244
13
300х400
256х344
14
300х500
256х444
16
300х600
256х544
18
400х200
356х144
11
400х300
356х244
14
400х400
356х344
16
400х500
356х444
18
400х600
356х544
20
400х750
356х694
23
400х900
356х844
27
500х200
456х144
12
500х300
456х244
18
500х400
456х344
16
500х500
456х444
20
500х600
456х544
23
500х800
456х744
27
600х300
556х244
18
600х400
556х344
20
600х500
556х444
22
600х600
556х544
24
600х900
556х844
30
600х1000
556х944
32
600х1200
556х1144
36
Характеристики
Основні | |
---|---|
Виробник | FF systems |
Країна виробник | Україна |
Герметичний | Ні |
Матеріал люка | Сталь |
Навантаження на дверцята | 14 кг |
Наявність замку | Ні |
Покриття | Полімерно-порошкове |
Застосування люка | Під плитку |
Стан | Новий |
Спосіб відкривання люка | Натискний |
Спосіб установки | Настінний |
Габаритні розміри | |
Висота кришки | 344 мм |
Висота люка | 400 мм |
Глибина люка | 65 мм |
Ширина кришки | 256 мм |
Ширина люка | 300 мм |
Інформація для замовлення
- Ціна: 1 761 ₴
