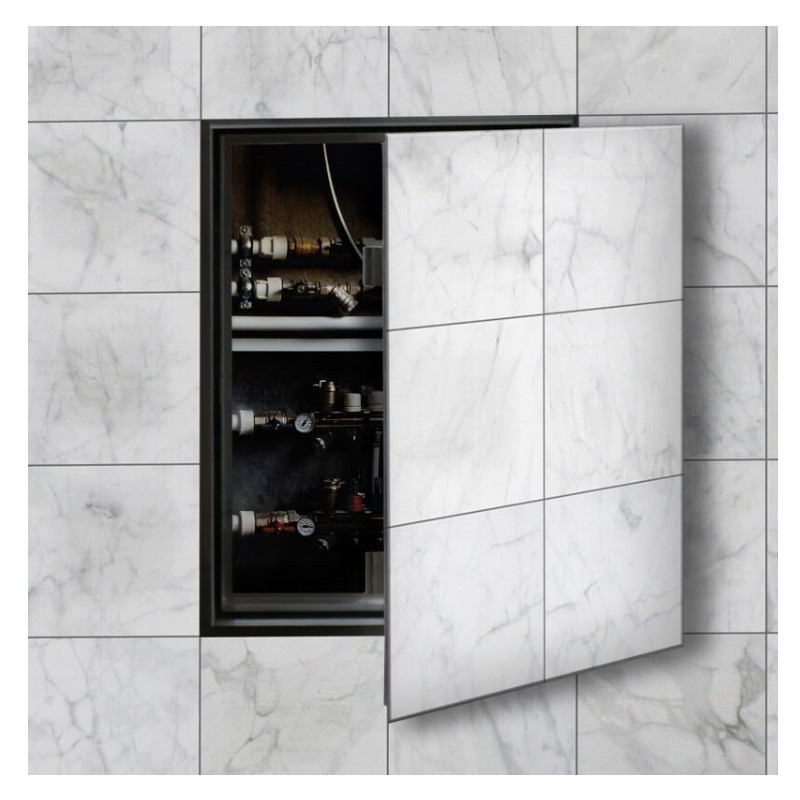

Ревізійний люк 500х300 мм

Нажимні ревізійні люки використовують для доступу до систем комунікацій (лічильників води , сифонів, фільтрів, кранів, бойлерів, насосів і.т.д). Нажимні ревізійні люки призначенні для облицювання керамічними матеріалами різних типів: керамічна плитка, граніт, декоративна гіпсова ліпнина. Конструктивно ревізійний люк складається з наступних елементів: - рама ( металева профільна труба 40х20 мм). - дверцята люка (металева профільна труба 15х15 мм). - спеціальні шарнірні петлі. - гіпсоволокниста плита. - роликові натискні замки. Дверцята ревізійного люка менша від рами люка: - на 22мм з права та зліва - на 28 мм з верху та знизу Дверцята люка відкривається направо і наліво. Для зміни напрямку відкривання достатня обернути ревізійний люк на 1800 При натисканні на дверцята люка спрацьовують спеціальні замки і вона відкривається. При повторному натисканні на двері - люк закривається. Зовнішня рама люка монтується в технологічний отвір за допомогою дюбелів. Монтажна глибина ревізійного люка 60-70 мм. Ревізійні люки горизонтальні розміром більше 600 мм виготовляються з двох дверок. Стандартні розміра ревізійних люків: Розміри по рамі, ШхВ мм Розміри дверцят, мм Максимальні навантаження на дверку, кг 200х200 156х144 4 200х300 156х244 9 200х400 156х344 11 200х500 156х444 12 300х200 256х144 9 300х300 256х244 13 300х400 256х344 14 300х500 256х444 16 300х600 256х544 18 400х200 356х144 11 400х300 356х244 14 400х400 356х344 16 400х500 356х444 18 400х600 356х544 20 400х750 356х694 23 400х900 356х844 27 500х200 456х144 12 500х300 456х244 18 500х400 456х344 16 500х500 456х444 20 500х600 456х544 23 500х800 456х744 27 600х300 556х244 18 600х400 556х344 20 600х500 556х444 22 600х600 556х544 24 600х900 556х844 30 600х1000 556х944 32 600х1200 556х1144 36
